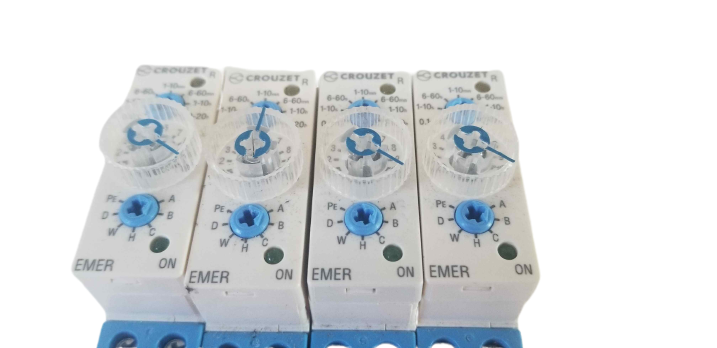

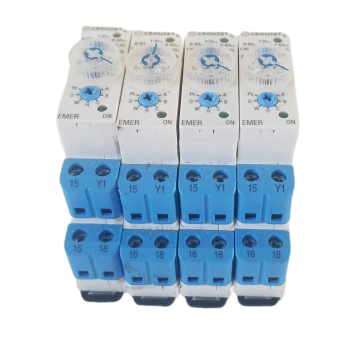

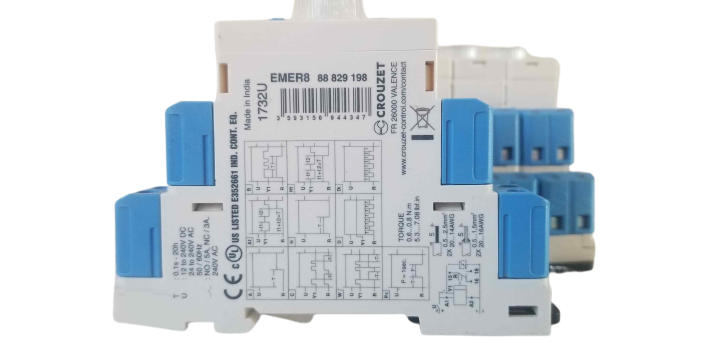

4xTimer 88-829-198 Crouzet 0.1s-20h NO/5A NC/3A EMER8 88829198
Tekniset tiedot
Tyyppi Pakkaus Toiminnot Ajoitus Lähtö Nimellisarvo Syöttöjännite
88829198 EMER8 Yksikkö A - At - B - C - D - Di - H - Ht - Pe - W 0,1 →20 h 1 vaihtorele 5 A NO 12 → 240 V DC / 24 → 240 V AC
Ajoitus
Ajoitusalueet (7 aluetta) 0,1 s → 1 s / 1 → 10 s / 6 → 60 s / 1 → 10 min / 6 → 60 min / 1 → 10 h / 2 → 20 h
Toistotarkkuus vakioparametreilla ± 0,5 %
Poikkeamislämpötila ± 0,05 %/ °C
Poikkeamajännite ± 0,2 %/V
Näytön tarkkuus standardin IEC/EN 61812-1 mukaan ± 10 % / 25 °C
Pulssin minimiaika 30 ms
Maksimi palautusaika virrankatkaisulla 100 ms
Toimittaa
Monijännitevirtalähde EMAR2: 110-120 VAC
EMAR7: 240 VAC
EMAR9: 24 VAC/DC
EMER8/EMYR8: 12 → 240 VDC / 24 → 240 VAC
Toiminta-alue EMAR2: 93 - 132 VAC
EMAR7: -15 % + 10 %
EMAR9: 24 VAC - 15 % + 10 % / 24 VDC - 15 % + 20 %
EMER8/EMYR8: -15 % + 10 %
Taajuus (Hz) 50 / 60 Hz ± 5 %
Max. absorboitu teho EMAR2: noin 3,2 VA 110 VAC
EMAR7: n. 3,2 VA 230 VAC
EMAR9: n. 1,2 VA (0,6 W) / 24 VAC (DC)
EMER8/EMYR8: noin. 3,2 VA (1,5 W) / 230 VAC (DC)
Noin 1,2 VA (0,6 W) / 24 VAC (DC)
Suojaus mikrovirtakatkoksia vastaan: tyypillinen > 10 ms
Lähtöspesifikaatio
Vaihtorele 1 NO: 1250 VA / 150 W
1 NC: 750 VA / 90 W
Suurin katkaisuvirta NO: 5 A 250 VAC / 5 A 30 VDC resistiivinen
NC: 3 A 250 VAC / 3 A 30 VDC resistiivinen
Pienin katkaisuvirta 10 mA / 12 VDC
Jännitteenkatkaisukyky 277 VAC / 30 VDC
Sähköinen käyttöikä (toiminnot) 105
EI jaksoja
7x104
syklit
Mekaaninen käyttöikä (käyttöjaksot) 5 x 106
Yleiset luonteenpiirteet
LED-näyttö Vihreä: jännite olemassa
Keltainen: ajastin R ON
Kiinnitys: Symmetrinen DIN-kisko 35 mm
Suojaus (IEC/EN 60529) Kotelo: IP40
Liitännät: IP20
Liitinkapasiteetti Monijohdin holkilla 1 x 0,5 →4 mm2
(AWG 20 → AWG11)
2 x 0,5 → 2,5 mm2
(AWG 20 → AWG14)
Liitinkapasiteetti Yksijohtiminen ilman holkkia 1 x 0,5 →2,5 mm2
(AWG 20 → AWG14)
2 x 0,5 → 1,5 mm2
(AWG 20 → AWG16)
Kuorinnan pituus (mm) 5 mm
Max. kiristysmomentit IEC/EN 60947-1 0,6 →0,8 Nm
Käyttölämpötilarajat (°C) -20 °C →+60 °C
Varastoidut lämpötilarajat (°C) -40 °C →70 °C
Huomaa: Hinta tässä on yksikköä kohti
